技术背景

MP-LeakTracer系列产品由国内著名高校、中国科学院与中国石油等单位的技术团队联合研发而成，采用负压波、音波及流量平衡原理，结合先进的信号处理算法及稳定可靠的硬件系统，是当今世界上行业领先的管道测漏产品，已有近10年的应用历史，技术成熟，稳定可靠，在同类别产品中优势明显。此产品为同类产品的升级版，目前在国内有广泛的应用。

产品优势

MGP-LeakFinder气体管道在线泄漏监测系统通过监测气体管道泄漏时产生的次声波，实现对腐蚀穿孔、第三方施工和其它原因造成的气体管道泄漏进行及时报警和准确定位，为管道的安全运行提供了有效的技术保障。

适应面广◆ 适用于长输的天然气、氨气等各种气体管道性能指标优越◆ 灵敏度高：可监测小流量泄漏◆ 准确度高：泄漏定位误差小◆ 可信赖度高：系统误报率低◆ 快速：泄漏报警速度快系统稳定、人性化、可靠性强◆ 可长期保存历史数据，通讯网络可实现双网络冗余，安装、维护简单，操作人性化经济◆ 在同类产品中拥有极高的性价比，能够真正意义上节约成本并保障管道安全定制灵活◆ 可根据用户需求，实现产品的灵活定制

适用范围

长输气体管道，包括：

◆ 天然气管道◆ 一氧化碳管道◆ 二氧化碳管道◆ 乙烯管道◆ 合成气管道◆ 氨气管道◆ 硫化氢管道等各种气体

原理及组成

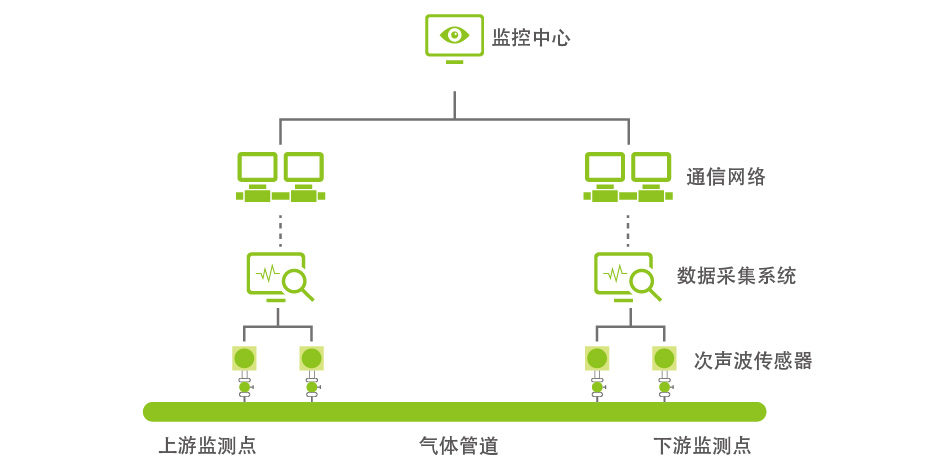

原理MP-LeakTracer系列管道在线泄漏监测系统是由分布于各站的现场单元和位于调度室的中心站装置组成。现场单元实时监测管道进出站的压力、流量等参数，并将这些信息实时传输到中心站进行处理和分析，实时监测管道的安全运行情况。 当管道发生泄漏时，泄漏点处的管内高压气体摩擦管壁产生声波，由于管壁的波导作用，其中次声波可以传播相当远的距离，安装于管道上的传感器能检测出次声波到达测量点的时刻，系统利用次声波通过上下游测量点的时间差以及在管道中的传播速度确定泄漏点位置。MGP-LeakFinder气体管道在线泄漏监测系统的现场单元包括现场传感器、数据采集器及通信设备，中心站设备包括数据处理服务器、GPS时钟同步器及通信设备。现场传感器安装时可利用现有的取压点，无需重新开孔，系统安装方便，施工成本低。技术指标◆ 灵敏度：最小可测泄漏率为管输量的0.01%◆ 响应时间：200秒◆ 定位误差：±200米◆ 误报率：<5%
